Leagan Amach PCB

Leagan Amach PCB

Sa dearadh, is nasc tábhachtach é leagan amach PCB. Is féidir a rá go bhfuil an obair ullmhúcháin roimhe sin déanta dó. I leagan amach iomlán an PCB, is é an próiseas dearaidh leagan amach an ceann is teoranta, is iad na scileanna is lú, agus is é an t-ualach oibre an ceann is mó. Cuirfidh cáilíocht na dtorthaí leagan amach PCB isteach go díreach ar éifeacht na sreangaithe, ionas gur féidir a mheas gurb é leagan amach réasúnta PCB an chéad chéim le dearadh rathúil PCB.
Go háirithe, is próiseas smaointeoireachta é réamh-leagan amach ar struchtúr an bhoird chuaird iomláin, sreabhadh comhartha, diomailt teasa agus struchtúr. Má theipeann ar an réamhleagan amach, beidh gach iarracht ina dhiaidh sin in vain. Áiríonn leagan amach PCB leagan amach aon-thaobh, leagan amach dhá thaobh agus leagan amach ilchiseal. Tá dhá mhodh leagan amach ann freisin: leagan amach uathoibríoch agus leagan amach idirghníomhach. Roimh leagan amach uathoibríoch, is féidir leat leagan amach idirghníomhach a úsáid chun na línte a leagan amach le riachtanais níos déine. Ba cheart imill an deireadh ionchuir agus an deireadh aschuir a sheachaint a bheith cóngarach agus comhthreomhar chun cur isteach machnaimh a sheachaint. Más gá, ba cheart aonrú sreang talún a chur leis. Ba cheart go mbeadh leagan amach dhá shraith in aice láimhe ingearach lena chéile, agus go héasca go dtarlóidh cúpláil paraisítí comhthreomhar.

Braitheann ráta ródaithe an ródaithe uathoibríoch ar leagan amach maith, agus is féidir rialacha ródaithe a réamhshocrú, lena n-áirítear líon na gcora ar an ródú, líon na via, líon na gcéimeanna, agus a leithéidí. Go ginearálta, déantar an sreangú dlúth taiscéalaíoch ar dtús, agus tá na línte gearr ceangailte go tapa, agus ansin déantar an sreangú labyrinth. Agus déan iarracht ath-sreangú chun an éifeacht iomlán a fheabhsú.

Mhothaigh an dearadh PCB ard-dlúis atá ann faoi láthair cheana féin nach bhfuil an poll tríd oiriúnach, go gcaitheann sé go leor bealaí sreangaithe luachmhara, chun an contrártha seo a réiteach, bhí an chuma ar an teicneolaíocht poll dall agus poll adhlactha, rud a chríochnaíonn ní hamháin feidhm na an poll tríd. , agus sábhálann sé go leor bealaí sreangú freisin chun an próiseas sreangú a dhéanamh níos áisiúla, níos rianúla agus níos iomláine. Is próiseas casta agus simplí é próiseas deartha an bhoird PCB. Is nuair a bhíonn taithí ag daoine air ar a son féin amháin a gheobhaidh siad an bhrí atá leis.

rath an táirge ina iomláine. Is é ceann amháin aird a thabhairt ar an gcaighdeán inmheánach, agus is é an ceann eile an aeistéitic iomlán a chur san áireamh. Ní féidir a mheas go n-éireoidh leis an táirge ach amháin nuair a bhíonn an dá rud foirfe.
Ar bord PCB, ba cheart go mbeadh leagan amach na gcomhpháirteanna cothromaithe, dlúth agus ordúil, agus níor chóir go mbeadh sé ró-throm nó trom.
An ndéanfar an PCB a dhífhoirmiú?

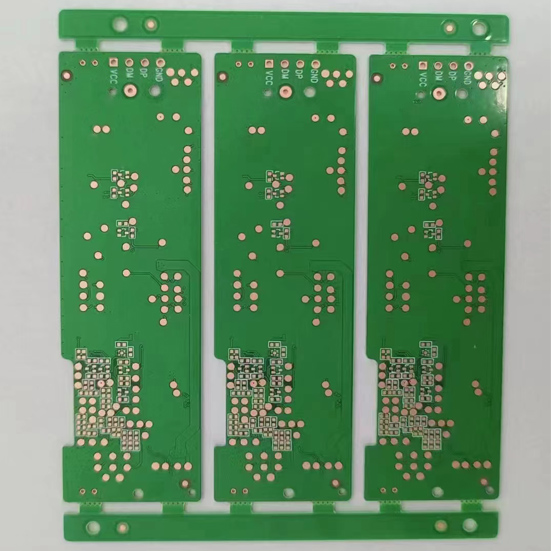

An bhfuil imeall ceardaíochta in áirithe agat?
An bhfuil pointí MARK in áirithe?
An bhfuil bhfreagra uait?
Cé mhéad ciseal is féidir a ráthú maidir le rialú bacainní, sciathadh comhartha, sláine comhartha, geilleagar, insroichteacht?

An bhfuil méid an bhoird chlóite ag teacht leis an méid líníochta próiseála? An féidir leis na ceanglais phróiseas déantúsaíochta PCB a chomhlíonadh? An bhfuil aon marcanna suite?
An bhfuil aon choimhlint idir comhpháirteanna i spásanna déthoiseacha agus tríthoiseacha?
An bhfuil leagan amach na gcomhpháirteanna dlúth agus ordúil? An bhfuil sé críochnaithe ar fad?
An féidir comhpháirteanna nach mór a athsholáthar go minic a athsholáthar go héasca? An bhfuil an clár plug-in éasca le plugáil isteach sa gléas?
An bhfuil achar cuí idir an eilimint theirmeach agus an eilimint téimh?
An bhfuil sé éasca an eilimint inchoigeartaithe a choigeartú?
An bhfuil radaitheoir suiteáilte ina bhfuil gá le diomailt teasa? An bhfuil an sruth aeir réidh?
An bhfuil an sreabhadh comhartha réidh agus an t-idirnaisc is giorra?
An dtagann plocóidí, soicéid, etc. salach ar an dearadh meicniúil?
Ar cuireadh fadhb trasnaíochta na líne san áireamh?

le linn leagan amach PCB , agus éilíonn an dá cheann toilleoir seachbhóthar gar dá bioráin chumhachta, de ghnáth 0.1µF. Ba chóir go mbeadh an bioráin chomh gearr agus is féidir chun imoibríocht ionduchtach an rian a laghdú, agus ba cheart go mbeadh sé chomh gar agus is féidir leis an bhfeiste

x

le linn leagan amach PCB . Má tá an sruth sách mór, moltar an fad rian agus an limistéar a laghdú, agus ná reáchtáil ar fud na páirce.
Torann a athrú ar na lánúineacha ionchuir isteach i bplána an aschuir soláthair cumhachta. Bíonn tionchar ag torann aistrithe an fheadáin MOS den soláthar cumhachta aschuir ar sholáthar cumhachta ionchuir na céime roimhe sin.
Má tá líon mór DCDC ard-reatha ar an mbord ciorcad, beidh minicíochtaí difriúla, cur isteach léim ard-reatha agus ardvoltais.
Mar sin, ní mór dúinn limistéar an tsoláthair chumhachta ionchuir a laghdú chun an sreabhadh reatha a chomhlíonadh. Mar sin, nuair a bhíonn an soláthar cumhachta á leagan amach, is gá machnamh a dhéanamh ar reáchtáil bord iomlán an tsoláthair chumhachta ionchuir a sheachaint.

C1: Conas a sheiceáil an bhfuil leagan amach an PCB ceart?
A1: a) Cibé an bhfuil méid an bhoird chuaird agus an méid próiseála a theastaíonn ón líníocht i gcomhréir lena chéile.
b) Cibé an bhfuil leagan amach na gcomhpháirteanna cothromaithe agus eagraithe go néata, agus an bhfuil na leagan amach go léir críochnaithe.
c) , cibé an bhfuil coinbhleachtaí ag gach leibhéal. Cosúil le comhpháirteanna, frámaí, agus cibé an bhfuil an leibhéal is gá a phriontáil go príobháideach réasúnta.
d) Cibé an bhfuil na comhpháirteanna a úsáidtear go coitianta éasca le húsáid. Ar nós lasca, trealamh cuir isteach boird breiseán, comhpháirteanna a gcaithfear a athsholáthar go minic, etc.
e) Cibé an bhfuil an fad idir comhpháirteanna teirmeacha agus comhpháirteanna téimh réasúnta.
f) , cibé an bhfuil an diomailt teasa go maith.
g) , cibé acu is gá cur isteach na líne a mheas
C2: Cad iad na scileanna leagan amach PCB?
Éilíonn an dearadh socruithe greille éagsúla ag céimeanna éagsúla. Sa chéim leagan amach, is féidir pointí greille móra a úsáid le haghaidh leagan amach gléas; le haghaidh feistí móra cosúil le ICanna agus nascóirí neamhshuímh, is féidir cruinneas pointe greille de 50 ~ 100 mil a úsáid le haghaidh leagan amach, agus le haghaidh friotóirí Is féidir comhpháirteanna éighníomhacha beaga mar toilleoirí agus ionduchtóirí a leagan amach ag baint úsáide as greille 25mil. Éascaíonn cruinneas na bpointí greille móra ailíniú gléas agus aeistéitic leagan amach.
C3: Cad iad na rialacha maidir le leagan amach PCB?
A3: a ) Faoi ghnáththosca, ba cheart na comhpháirteanna go léir a shocrú ar an taobh céanna den chlár ciorcad. Ach amháin nuair a bhíonn na comhpháirteanna barr ró-dhlúth, is féidir roinnt feistí le airde teoranta agus giniúint teasa íseal, mar shampla friotóirí sliseanna agus toilleoirí sliseanna, a chur sa chiseal íochtair, SMD IC, etc.
b) Faoin mbonn a bhaineann le feidhmíocht leictreach a chinntiú, ba chóir na comhpháirteanna a chur ar an eangach agus a shocrú go comhthreomhar nó ingearach lena chéile, ionas go mbeidh siad néata agus álainn. Go ginearálta, ní cheadaítear forluí comhpháirteanna; ba cheart go mbeadh socrú na gcomhpháirteanna dlúth, agus ba cheart go mbeadh na comhpháirteanna ar an leagan amach iomlán. Ba cheart go mbeadh sé scaipthe go cothrom agus comhsheasmhach i ndlús.
c) Ba chóir go mbeadh an t-íosmhéid spáis idir patrúin eochaircheap cóngarach de chomhpháirteanna éagsúla ar an mbord ciorcad níos mó ná 1MM.
d), go ginearálta nach bhfuil an fad ó imeall an bhoird chuaird níos lú ná 2MM. Is é an cruth is fearr ar an mbord ciorcad dronuilleog, agus is é an cóimheas gné 3:2 nó 4:3. Nuair a bhíonn méid dromchla an bhoird chuaird níos mó ná 200MM faoi 150MM, ba cheart a mheas gur féidir leis an mbord ciorcad neart meicniúil a sheasamh.
C4: Cad é an t-ordú socrúcháin leagan amach PCB?
A4: a) Cuir comhpháirteanna atá comhoiriúnach go dlúth leis an struchtúr, mar shampla soicéid chumhachta, soilse táscaire, lasca, nascóirí, etc.
b) Cuir comhpháirteanna speisialta, mar shampla comhpháirteanna móra, comhpháirteanna trom, comhpháirteanna téimh, claochladáin, ICanna, etc.
c) Cuir comhpháirteanna beaga.
